UN PROGETTO UNICO PER ATTENZIONE A TEMATICHE AMBIENTALI E DI SOSTENIBILITÀ

I materiali scelti e le soluzioni progettuali impiegate offrono all’edificio caratteristiche strutturali di ottimo livello con la classe sismica massima oggi raggiungibile e certificabile. La durata nel tempo è garantita, oltre che dai materiali, dalla perfetta gestione termoigrometrica dell’involucro. In particolare le seguenti soluzioni sonmao state adottate

 a. Platea e cordolo in Cemento Armato
L’edificio è realizzato a partire da una platea in cemento armato a cui è stato aggiunto un cordolo, anch’esso in cemento armato, per il corretto sostegno degli elementi verticali.

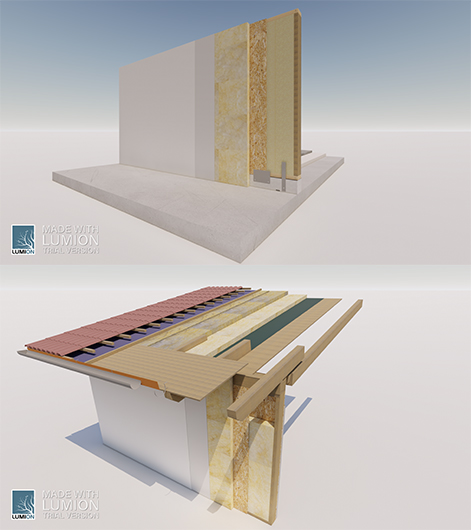

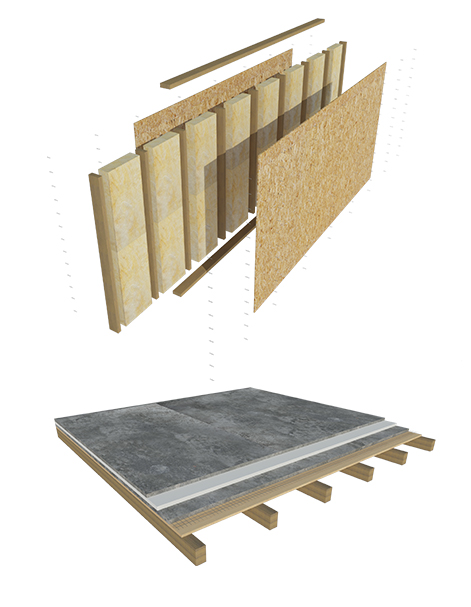

 b. Pareti Platofrm Frame
Le pareti sono costruite con il sistema platform frame. Una struttura lignea intervallata da isolante a bassa densità e doppia piastra in OSB per la cosiddetta “controventatura”. Gli elementi della parete sono collegati con chiodi di tipo Anker e viteria in acciaio.

 c. Tetto in legno lamellare
Il tetto è realizzato con travatura lamellare GL24 per l‘orditura, la disposizione flessibile degli spazi è ottenuta attraverso l’inserimento di elementi di capriata con catena metallica in acciaio di tipo S355JR. Il primo tavolato è realizzato con assito in abete prima scelta che conferisce al tetto a vista la bellezza e l’estetica tipiche del legno.

 d. Solai a travi portanti
I solai sono realizzati con travatura lamellare a cui viene sovrapposto un tavolato in OSB e un massetto cementizio per ottenere una perfetta resistenza e stabilità.

 e. Giunti antimartellamento
L’edificio è realizzato in tre blocchi costruttivi disgiunti dal punto di vista della resistenza al sisma attraverso l’interposizione di cosiddetti giunti antimartellamento che consentono, in caso di terremoto, di non trasferire energia tra i blocchi stessi orientati in modo ortogonale tra di loro.

 f. Piastre metalliche
Gli elementi lignei sono collegati tra di loro e con la parte in cemento armato da piastre in acciaio con funzione di resistenza agli sforzi di taglio e di hold down. In caso di evento sismico tali piastre, oltre ad assicurare la resistenza, dissipano l’energia sviluppata dal terremoto.

L’interazione igrotermica e acustica dell’edificio con l’ambiente esterno è stata curata in tutte le sue parti allo scopo di fornire un comfort totale e bassissimi costi di esercizio con riferimento sia alla prestazione invernale (isolamento) che estiva (inerzia). Le seguenti soluzioni sono state adottate

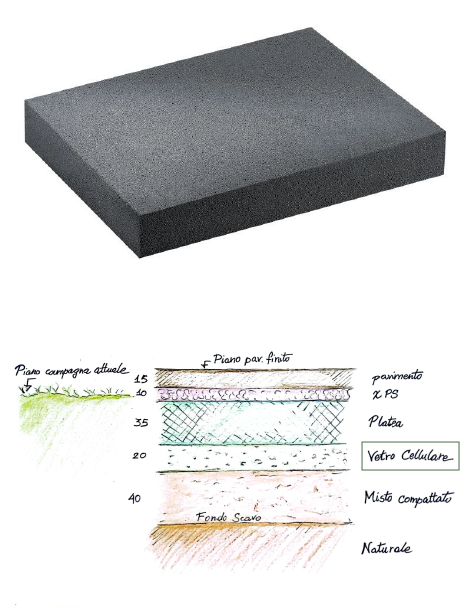

 a. Isolamento verso il terreno con vetro cellulare
La perfetta impermeabilità alla risalita di umidità è garantita da una “culla” di vetro cellulare su cui è realizzato l’edificio. Il medesimo offre anche un ottimo isolamento termico completato da uno strato di xps all’interno della platea in cemento armato

 b. Capotto esterno in fibra di legno
Le pareti esterne hanno un isolamento a cappotto realizzato in fibra di legno con alta densità (110 kg/m3) dello spessore di 10 cm. La fibra di legno consente un ottimo isolamento importante in inverno ( 0,037W/m K), un’ottima capacità termica importante in estate  ( 2100 J/Kg K), e le sue caratteristiche di permeabilità al vapore garantiscono la corretta traspirabilità delle pareti. In abbinamento alla parete platform frame e alla controparete portano al considerevole risultato di 0,12 W/m2K per la conducibilità e 15 ore per l’inerzia. Dal punto di vista acustico l’indice di valutazione (Rw) è pari a 55,0 dB

 c. Controparete interna isolata
Le pareti in platform frame sono completate da pareti in cartongesso sul lato interno. Le pareti sono isolate con lana di vetro e realizzate in doppia lastra con un comportamento attivo nei confronti dell’assorbimento di VOC

 d. Tetto ventilato
La parte superiore del tetto è realizzata con fibra di legno con alta densità (110 kg/m3) dello spessore di 20 cm. La fibra di legno consente un ottimo isolamento importante in inverno ( 0,037W/m K), un’ottima capacità termica importante in estate  ( 2100 J/Kg K), e le sue caratteristiche di permeabilità al vapore unite a due teli tecnici garantiscono la corretta traspirabilità della copertura. Il pacchetto tetto è completato da un canale di ventilazione di 7 cm è posta una griglia di ventilazione in rame. In abbinamento all’assito e alle tegole si garantisce un risultato risultato di  0,16 W/m2K per la conducibilità e 15 ore per l’inerzia. Dal punto di vista acustico l’indice di valutazione (Rw) è pari a 50,0 dB

 e. Infissi in legno
Serramenti esterni in legno lavorati a listone lamellare di prima scelta EXTREMA 70 e ENERGY 80. Doppio vetro, basso emissivo, doppio stratificato di sicurezza, canalina Warm Edge, Verniciatura all’acqua FENSTER TOP. Ferramenta AGB Artech in acciaio, Antieffrazione, con chiusure a fungo ed incontri a incastro.

L’unico vettore energetico presente nell’edificio è l’energia elettrica, non sono presenti gas o altri combustibili di origine fossile. Gli impianti sono tutti alimentati da energia elettrica prodotta principalmente in loco dalla potente dotazione di pannelli fotovoltaici e batterie di accumulo. Una colonnina di ricarica elettrica per ogni unità completa le dotazioni impiantistiche dell’edificio. Le seguenti soluzioni sono state adottate

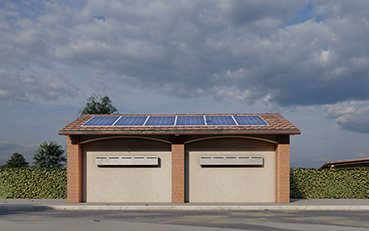

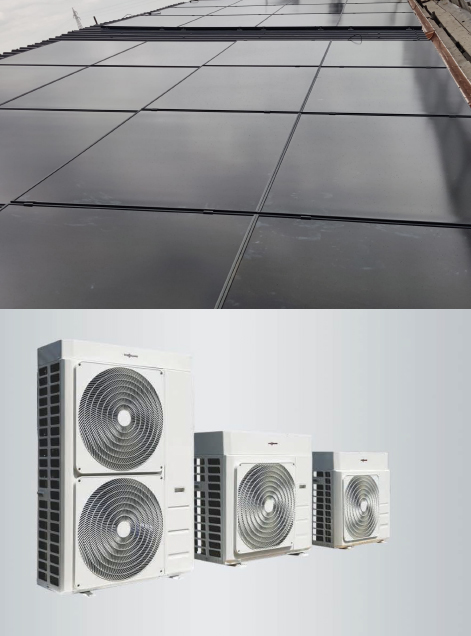

 a. Pannelli fotovoltaici
Ogni abitazione è fornita di un impianto indipendente per una potenza di 10 kWp sufficienti a soddisfare tutti i consumi dell’edificio per buona parte dell’anno. I pannelli scelti sono di tipo monocristallino total black per una perfetta integrazione funzionale ed estetica.

 b. Batterie di accumulo
Ogni abitazione è fornita di un sistema di batterie di accumulo per una capacità di 24 kWh in grado di immagazzinare l’energia prodotta dai pannelli solari nel corso della giornata e renderla fruibile in orario serale/ notturno.

 c. Pompa di calore climatizzazione
La climatizzazione invernale ed estiva è affidata ad una pompa di calore dedicata e reversibile che attraverso l’impiego di sola energia elettrica (prevalentemente generata in sito da fotovoltaico) mantiene la corretta temperatura interna in ogni periodo dell’anno.

 d. Pompa di calore acqua calda sanitaria
L’acqua calda sanitaria è fornita da una pompa di calore dedicata che svolge questa funzione attraverso l’impiego di sola energia elettrica (prevalentemente generata in sito da fotovoltaico). Il sistema è dotato di ricircolo dell’acqua sanitaria in modo da non erogare acqua fredda indesiderata all’apertura del rubinetto dell’acqua calda (es doccia).

 e. Colonnina di ricarica
Ogni abitazione è dotata di colonnina di ricarica alimentata dal proprio impianto (con la possibilità di impiego dell’energia fotovoltaica o immagazzinata nelle batterie) e posizionata nel posto auto di competenza ed utilizzabile in modo esclusivo.

Gli impianti dell’edificio sono progettati per fornire il massimo confort in tutte le stagioni dell’anno. Le seguenti soluzioni sono state adottate

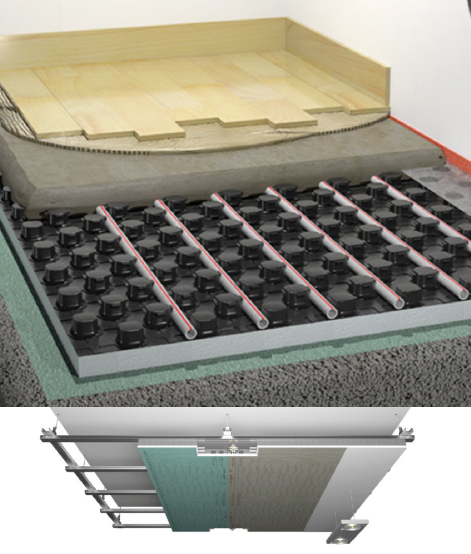

a. Impianto radiante a soffitto zona giorno
La climatizzazione estiva ed invernale della zona giorno è realizzata attraverso un sistema radiante a soffitto in grado di impiegare tutta la superficie disponibile. Il controllo della temperatura è effettuato su ogni singola stanza.

b. Impianto radiante a pavimento zona notte
La climatizzazione estiva ed invernale della zona giorno è realizzata attraverso un sistema radiante a pavimento a bassissima inerzia in grado di climatizzare in brevissimo tempo i locali. Il il riscaldamento a pavimento nella zona notte garantisce la possibilità di camminare a piedi nudi in inverno fruendo del benessere dato da una superficie calda. Il controllo della temperatura è effettuato su ogni singola stanza.

c. Ricambi d’aria e deumidificazione
Un sistema di Ventilazione Meccanica controllata assicura ricambi d’aria continui gestiti anche in base alla presenza di persone all’interno o al livello di umidità dell’aria interna assicurando comfort totale e salubrità dell’edificio. La VMC è dotata di sistema di recupero di energia in modo da minimizzare il consumo energetico connesso ai ricambi d’aria, in alcune fasi dell’anno può operare in modalità free cooling ottimizzando ulteriormente i ricambi. Ogni abitazione è dotata di un sistema di deumidificazione per garantire, in abbinamento al sistema di climatizzazione, un comfort totale con particolare riferimento al periodo estivo.

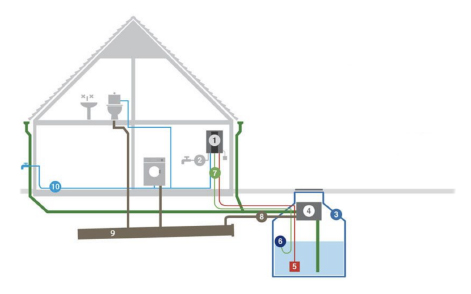

Nel corso delle precipitazioni l’acqua piovana viene recuperata attraverso grondaie e superficie drenante del cortile interno e stoccata in cisterne sotterranee. Successivamente viene impiegata per le acque grigie (scarico bagno) e giardino.

È un materiale isolante inorganico composto da milioni di celle di vetro ermeticamente sigillate.

Questa struttura a celle chiuse intrappola il gas in via di sviluppo nelle celle, il che conferisce al materiale la sua proprietà isolante e assicura una conducibilità termica stabile per decenni. Nessuna molecola d’acqua può penetrare nelle cellule di vetro e la condensazione è impossibile. Il risultato è un materiale impermeabile al vapore, incombustibile e con un’eccezionale resistenza alla compressione.

Il materiale isolante ecologico non contiene propellenti dannosi per l’ozono, ritardanti di fiamma o fibre.

Test di vari istituti hanno dimostrato che la qualità dell’isolamento non si deteriora nel tempo. Le prestazioni termiche e la capacità portante sono mantenute per tutta la vita dell’edificio.

Caratteristiche e proprietà del vetro cellulare

Il vetro cellulare è stagno al vapore e all’acqua µ=infinito, vale a dire che non assorbe alcuna umidità. E un materiale resistente al gelo e alle condizioni atmosferiche e regge bene le forti compressioni. I pannelli sono comunque relativamente leggeri e non infiammabili, non putrescibili e resistenti ai solventi organici e agli acidi.

Applicazione del vetro cellulare

I pannelli d vetro cellulare sono particolarmente adatti per l’isolamento perimetrale lungo le pareti esterne a contatto con la terra, sotto i plinti di fondazione, sulle terrazze o sui tetti piani e in generale in tutte le parti di edificio sensibili all’umidità. La lavorazione viene eseguita con seghe a mano. Il fissaggio viene operato con collanti speciali o a base di bitume oppure direttamente nel pietrisco fine, nella sabbia o ne calcestruzzo fresco. Il prodotto potrebbe riportare danni in seguito a sollecitazioni meccaniche durante il montaggio. Un altro campo di applicazione sono rivestimenti isolanti di tubazioni e di serbatoi. Il materiale isolante essendo stagno alla diffusone non si inumidisce a causa dell’acqua di condensa.

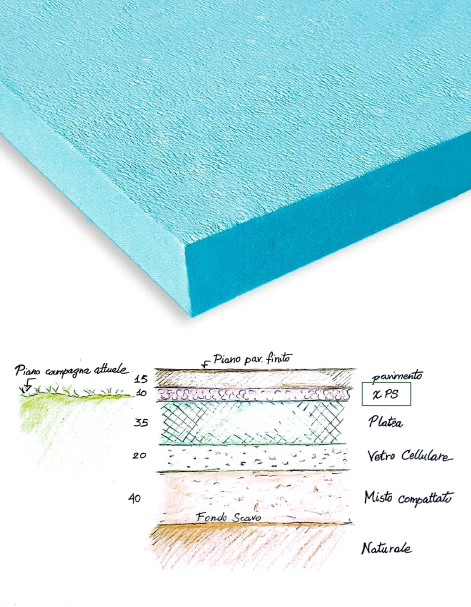

Il polistirene espanso estruso è il materiale isolante fra i più utilizzati in edilizia grazie all’ottimo potere termo-isolante e all’elevata idrorepellenza.

Il polistirene espanso estruso o comunemente chiamato XPS è uno tra i più validi isolanti termici e si può trovare sul mercato sotto forma di pannelli con o senza pelle. Questa ‘pelle’ consiste in un addensamento superficiale del materiale e ha un aspetto liscio e compatto. I pannelli senza pelle, invece, sono realizzati fresando la superficie per renderle compatibili con collanti, calcestruzzo, malte, ecc.

Si possono utilizzare da sole o accoppiate con altri materiali come il cartongesso, i pannelli di legno e i laminati plastici o metallici.

Ha la particolare struttura a celle chiuse, omogenea e stabile, che permette di non assorbire acqua e mantenere inalterate le performance nel tempo. Per essere definito XPS la percentuale di celle chiuse deve essere elevata (almeno il 95%). In più, la possibilità di utilizzare una parte di polistirene riciclato durante il processo produttivo, contribuisce a garantire la sostenibilità ambientale del prodotto.

Proprietà XPS

Questo materiale isolante combina numerose caratteristiche:

• Elevato isolamento termico.
• Eccezionale resistenza meccanica.
• Scarsissimo assorbimento dell’acqua.
• Traspirabilità.
• Notevole facilità d’uso e di installazione.
• Non viene aggredito da muffa e dalla corrosione.
• Altissima resistenza alla compressione.

Tutte queste qualità conferiscono al polistirene una grande versatilità applicativa. Viene scelto anche per la sua leggerezza nella movimentazione e l’estrema lavorabilità.
